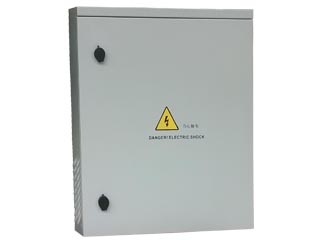

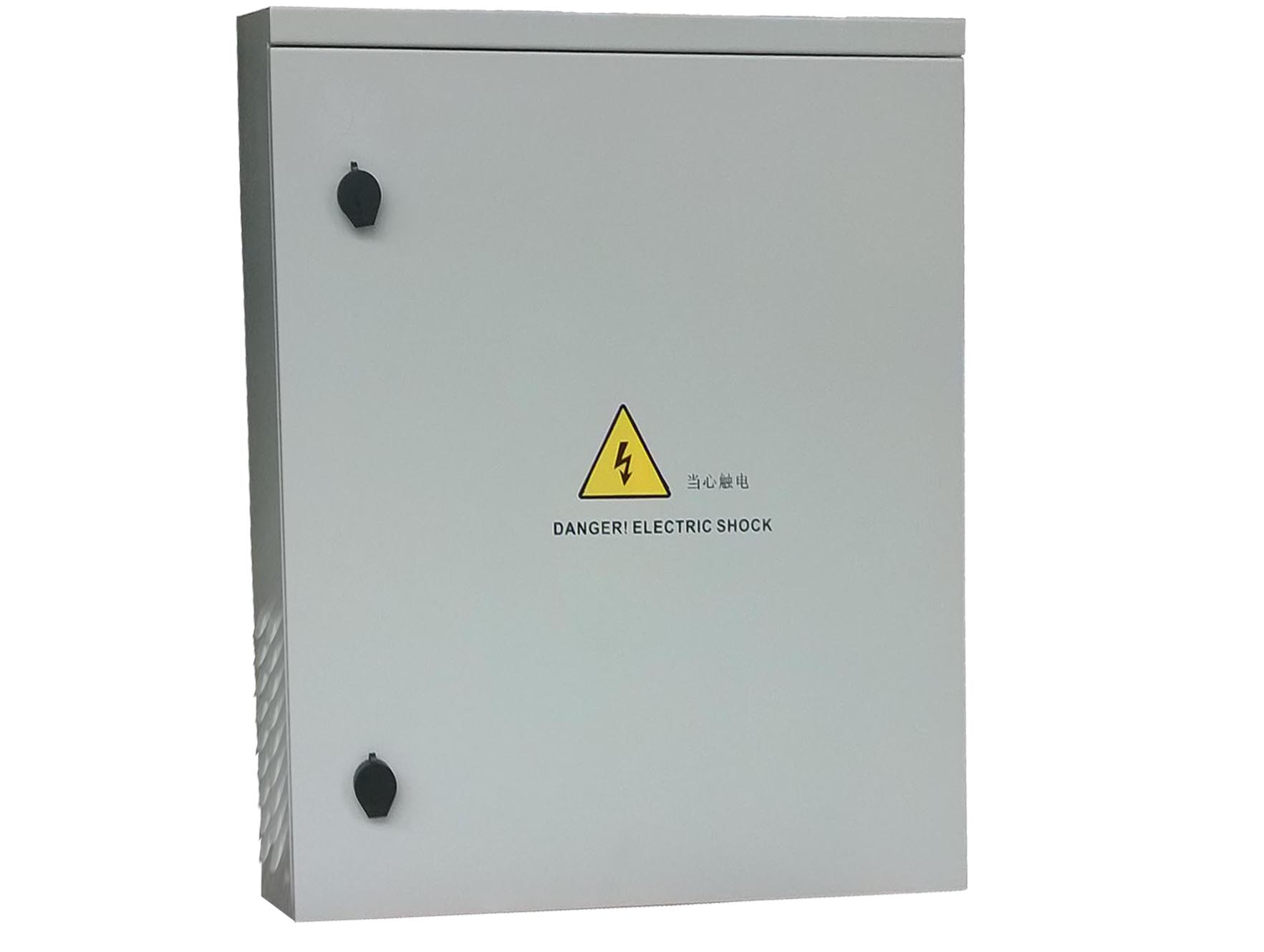

UPS系列戶內、戶外掛墻式電源系統 UPS系列戶內、戶外掛墻式電源系統由1個E系列通信專用UPS電源模塊或1個N系列通信專用逆變電源模塊組成，其輸出功率為500VA~3000VA 可選，該系統既可墻掛于室內也可掛于戶外，與蓄電池組成一個不間斷的供電系統。
系統特點:
■ 具有無人值守功能，更適合基站、山頂?shù)壬偃丝词氐膱鏊?
■ 具有大電流充電和管理系統，可適應管理磷酸鐵鋰電池或普通鉛酸電池
■全面采用DSP數字控制技術，產品更加穩定，品質更加優越
■交流輸入電壓工作范圍：172～268Vac
■ 采用有源功率因數校正 ， 功率因數高達0.98
■ 直流輸入過欠壓保護
■ 負載功率因數為0.8，帶載能力更強
■ 系統工作溫度范圍寬至-15℃～+55℃
■ 寬輸入電壓頻率范圍，即使在電力環境非常惡劣的偏遠地區也能正常工作，減少了電池放電次數，提高了電池的使用壽命
■ 雙變換在線式工作模式，零切換，有效保證了負載運行的安全性和可靠性
■完善的遠程監控功能，提供標準RS232接口，RS485接口和網絡監控卡可選配，干接點亦可選配，
■ 防護等級戶外IP54，室內IP20
系統性能
| 產品型號 |
AAM500-12V |
AAM500-24V |
AAM1K-24V |
AAM1K-48V |
AAM2K-48V |
AAM3K-48V |
| 額定容量 |
500VA/400W |
1KVA/800W |
2KVA/1.6KW |
3KVA/2.4KW |
| 交流輸入 |
額定電壓220Vac，輸入諧波3% |
| 直流輸入 |
額定12V |
額定24V |
額定24V |
額定48V |
額定48V |
額定48V |
| 交流輸出 |
220Vac逆變輸出；
動態電壓瞬變：5%；
動態瞬變恢復時間： 60ms；
THD ：3%（線性負載）；THD ：8%（非線性負載）；
過載能力：130%持續不小于20s；
輸出電流峰值系數：3：1；
直流和交流轉換時間：0ms；
逆變到旁路轉換時間：4ms |
| 充電電流 |
5-7A |
| 保護功能 |
直流輸入過、欠壓保護，輸出過、欠壓保護，過載保護，過溫保護，短路保護 |
| 操作方式 |
前操作前接線 |
前操作后接線 | |
