概述
WPS30000-150/150壁掛式應用于通信系統，總?cè)萘孔畲?50A，滿足掛墻，落地，抱桿等安裝方式，集成通信電源、交直流配電、溫控、監控、防雷接地等系統功能，有完善的電池管理，如電池低電壓保護功能和負載下電功能，能實現溫度補償、自動調壓、限流、電池容量計算、在線電池測試、休眠節能等功能。電源系統網絡化設計，提供RS232/RS485、干接點等多種通信接口，組網靈活，可實現遠程監控，無人值守。同時具有完善的交、直流側防雷設計，完備的故障保護、故障告警功能。電源系統正面進行操作、維護。電源系統操作方便、易于安裝和維護, 適用于基站、中小容量交換局、衛星通信、數據通信等電網波動范圍很寬的場合。
電源系統原理
系統輸入通過63A/2P斷路器，送入整流模塊輸入。輸入端并聯交流C級防雷做防雷保護。
整流模塊采用并聯方式工作,模塊的直流輸出經匯流排匯接，分別供給兩路后備電池組和直流負載。直流負載分別由熔斷器或空氣開關進行控制，為用戶提供每一路負載的通、斷控制以及對負載出現過載、短路起到保護作用。
系統正常情況下，整流模塊、配電單元的各種參數均由監控模塊進行控制，按其預定的參數或用戶命令進行工作。如果市電出現故障，系統將改由電池供電，隨著電池的放電，電池端電壓開始下降，當電池電壓降到一次下電電壓點時，監控模塊控制一次下電接觸器動作,切斷一次負載；當電池電壓降到電池保護電壓點時，監控模塊控制二次下電接觸器動作，切斷電源系統與電池的連接，保護電池不被過度放電，此時電源系統將停止工作。當外部市電恢復，整流模塊恢復輸出，系統將恢復正常工作狀態。監控模塊可對整個配電系統的工作狀況進行檢測、控制，用戶命令可通過監控模塊面板上的鍵盤、本地后臺PC機、遠端中央控制室下達，系統工作狀態及參數均可在監控模塊液晶顯示屏、本地后臺PC機、遠端中央控制室顯示。系統通過配置適當?shù)膫鞲衅�，可以對各種環境量，包括煙霧、門磁、水浸、溫度、濕度進行采集
上報。
總體結構

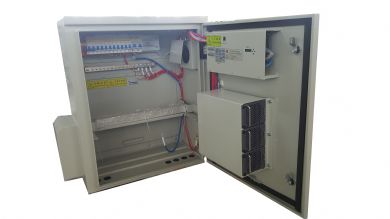

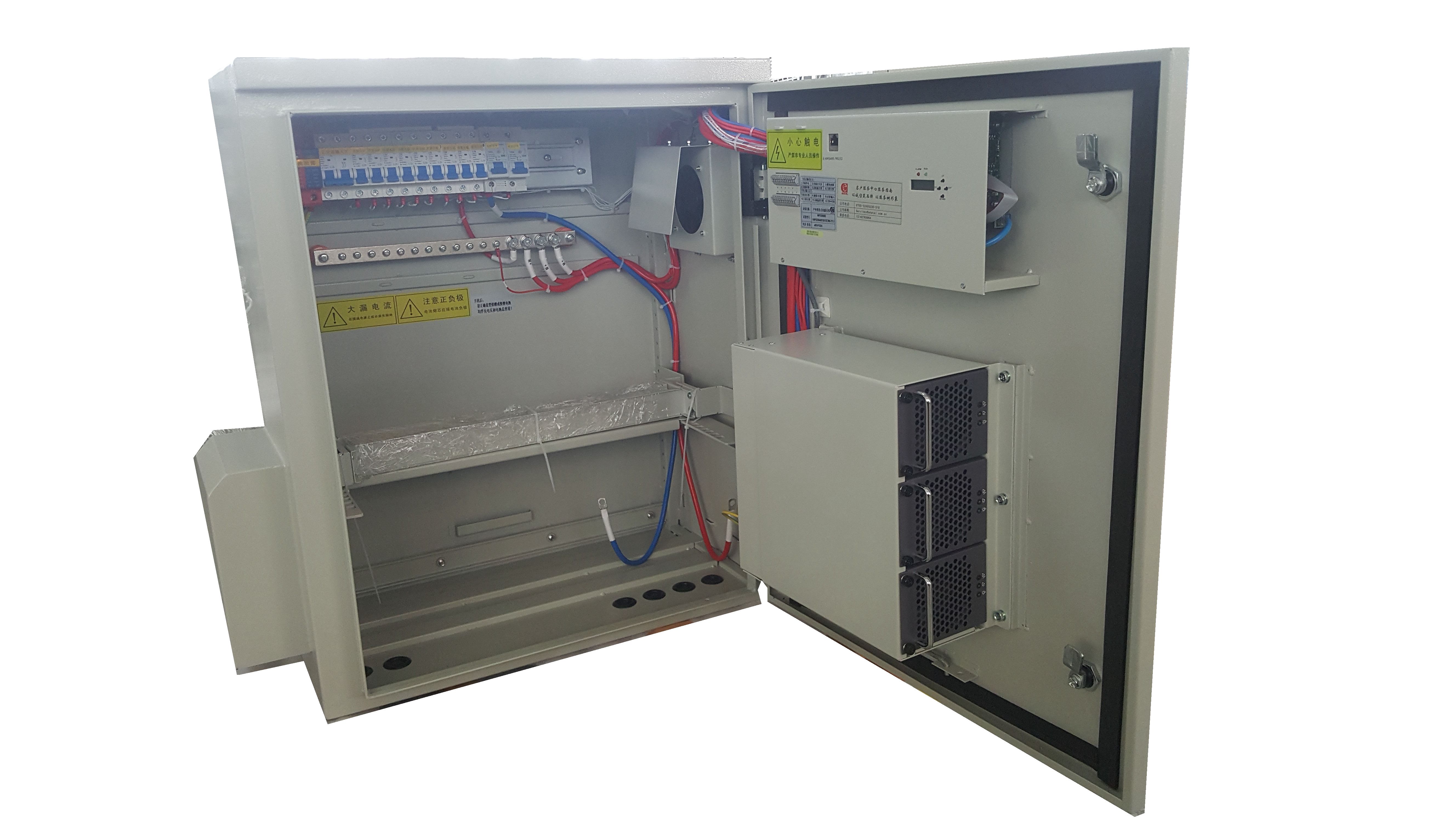

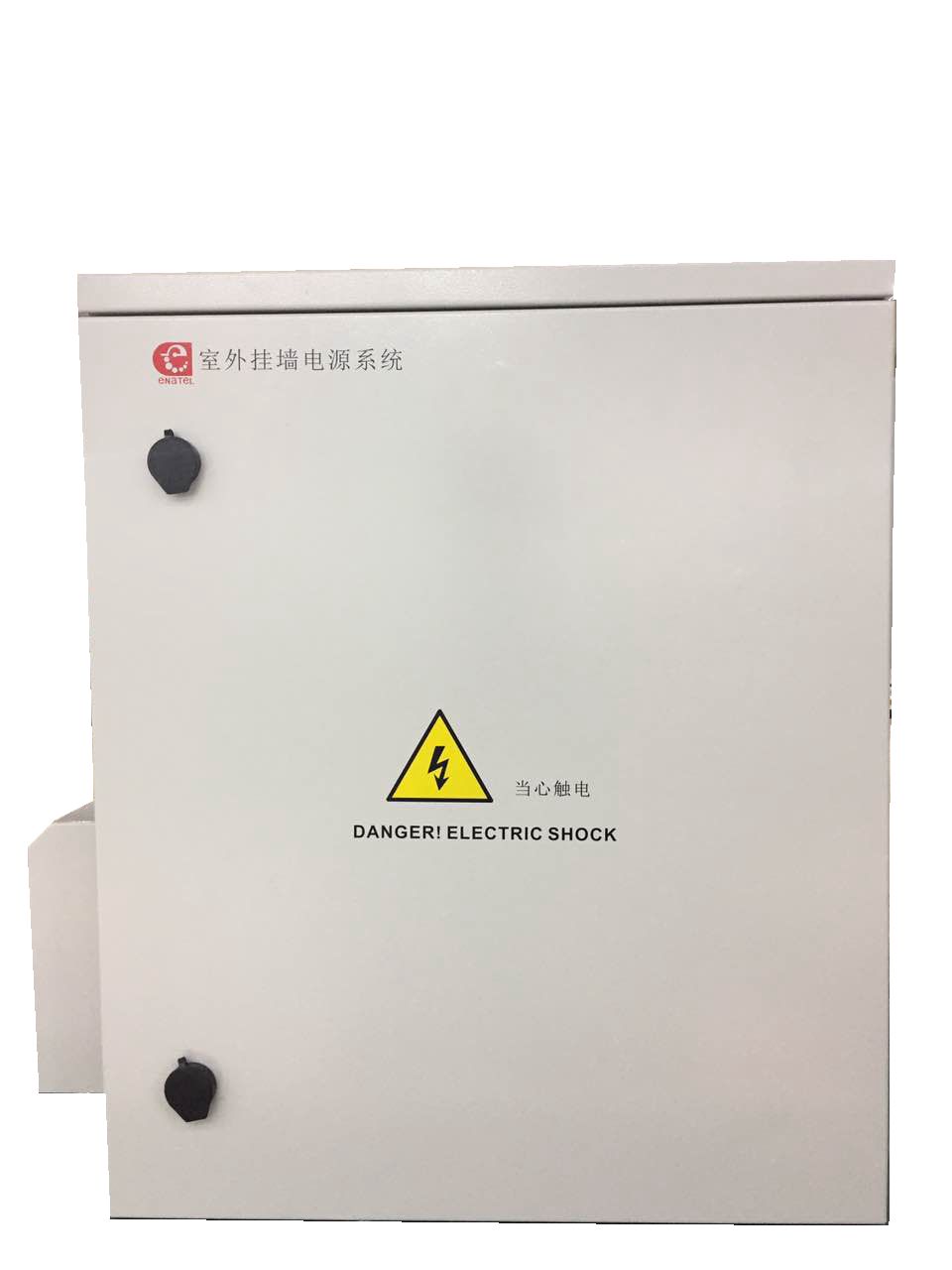

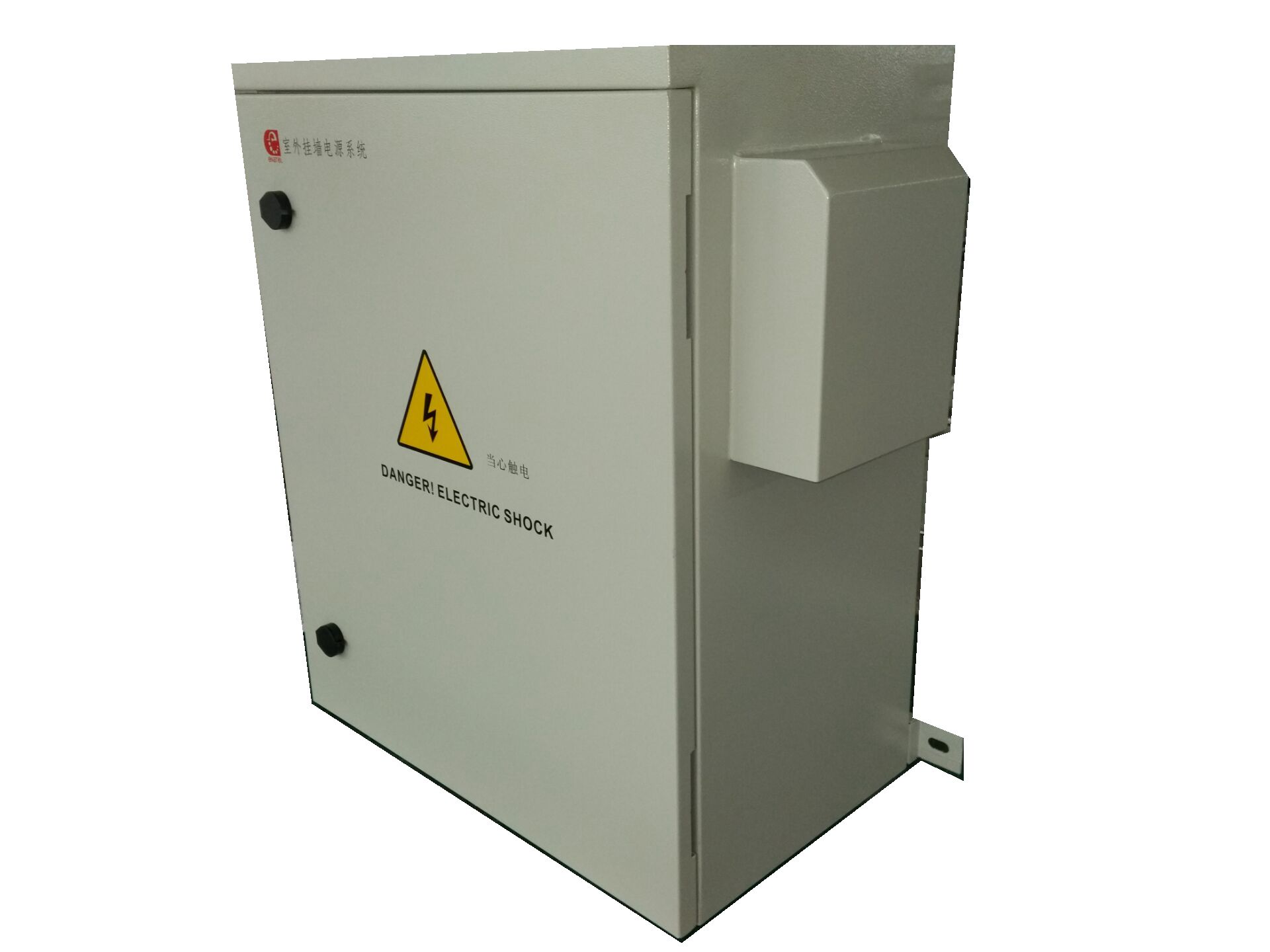

WPS30000-150/150壁掛式電源系統插框尺寸（高*寬*深）：700mm*580mm*350mm，由交流配電單元、監控單元、整流模塊單元及直流配電單元組成，滿足落地，掛墻，抱桿等方式安裝。左右風道，模塊自帶風扇強制散熱，IP55，自帶溫控系統。具備一組50AH鐵理電池或4節38AH鉛酸電池安裝空間。
監控方案：監控北向和南向RS485口，干接點，電池單體檢測（可選）均引至監控面板
操作維護方式：前維護，整流模塊可熱插拔。
系統配置
|
組成部分 |
配置 |
備注 |
|
交流配電單元 |
交流防雷 |
C級：20~40KA
|
|
|
交流輸入 |
63A/2P*2 |
極限分?jǐn)嗄芰cu≥6kA，運行短路分段能力Ics≥6kA |
|
智能儀表（選配） |
雅達DDS3366P-3型單相三路電能表 |
符合鐵塔技術要求：可檢測交流電壓，電流，電能，三路輸入開關量等。 |
|
整流模塊 |
RM4850*3 |
|
|
監控單元 |
SM32 |
|
|
直流配電單元 |
電池開關 |
100A/1P*2 |
極限分?jǐn)嗄芰cu≥20kA和運行短路分?jǐn)嗄芰cs≥15kA |
|
一次下電 |
63A/1P*1;32/1P*2;20/1P*2 |
各路用戶配置可選
極限分?jǐn)嗄芰cu≥6kA和運行短路分?jǐn)嗄芰cs≥6kA |
|
二次下電 |
20A/1P*1;10A/1P*2; |
|
直流防雷 |
C級：10~20KA |
配置含防雷板 |
|
150A壁掛電源系統 |
外形尺寸700H*350D*580W ，含溫控系統 |
|
|
環境參數 |
使用環境條件 |
運輸環境條件 |
貯存環境條件 |
符合
相關標準 |
備注 |
|
種類 |
參數 |
單位 |
|
氣
候
條
件 |
外部溫度 |
低溫 |
℃ |
-40 |
-40 |
-25 |
YD/T1058-2000中
4.1.1和4.1.2 |
-40℃能滿載啟動，
+55~+65℃線性降額20%。 |
|
高溫 |
℃ |
45 |
70 |
55 |
|
溫度變化 |
℃/min |
/ |
1 |
/ |
ETS300019-2-2T2.3 |
|
|
濕度 |
相對濕度 |
% |
5-90 |
90（40±2℃） |
/ |
YD/T1058-2000中4.1.3 |
短期測試要求：0—95%，最大值為95%，不冷凝 |
|
氣
壓 |
低氣壓 |
Kpa |
86 |
70 |
70 |
YD/T1058-2000中4.1.4 |
只對模塊進行 |
|
高氣壓 |
Kpa |
106 |
106 |
106 |
|
|
海拔高度 |
m |
≤4000 |
海拔高度超過2000m,每增加100m，降低0.5℃ |
1 輸入特性 |
|
序號 |
項 目 |
技術要求 |
單位 |
備注 |
|
1.1 |
輸入電壓范圍 |
90—300 |
Vac |
176-300Vac滿載輸出，90-175Vac降載輸出 |
|
1.2 |
輸入最大電流 |
57 |
A |
|
|
1.3 |
輸入額定電壓 |
220 |
Vac |
相電壓 |
|
1.4 |
輸入電壓頻率 |
47—63(典型值為50/60) |
Hz |
|
|
1.5 |
輸入功率因數 |
≥0.99 |
|
滿載工作狀態 |
2 輸出特性 |
|
序號 |
項 目 |
技術要求 |
單位 |
備注 |
|
2.1 |
輸出額定電壓 |
-54 |
Vdc |
輸入220Vac |
|
2.2 |
輸出電壓范圍 |
-42— -58 |
Vdc |
通過監控可調（測試條件：空載） |
|
2.3 |
輸出額定電流 |
150 |
A |
|
|
2.4 |
輸出額定功率 |
8.7 |
KW |
|
|
2.5 |
輸出紋波及噪聲 |
≤200 |
mVp-p |
示波器帶寬應為20MHz，
探頭并聯10u+104電容 |
|
2.6 |
開機輸出延遲 |
3—8 |
S |
輸入220Vac， |
|
2.7 |
穩壓精度 |
≤±1% |
|
|
|
2.8 |
雜音指標 |
寬頻雜
音電壓 |
≤100 |
mV |
3.4—150 KHz |
|
≤30 |
mV |
150—30 MHz |
|
電話衡重
雜音電壓 |
≤2 |
mV |
|
|
2.9 |
動態
響應 |
過沖幅度 |
△V：≤5 |
%Vo |
25%—50%—25%或
50%—75%—50%負載變化 |
|
恢復時間 |
△t：≤500 |
µS |
|
2.10 |
均流不均衡度 |
≤5% |
|
模塊并機50%—100%額定輸出
（功能模塊可并機工作） |
|
2.11 |
溫度系數 |
±0.02 |
%/℃ |
|
|
2.12 |
輸出效率 |
≥95% |
|
220Vac/額定負載(典型值)，高效模塊 |
|
≥92% |
|
220Vac/額定負載(典型值)，普效模塊 |
|
≥87% |
|
110VAC/額定負載 |
3 告警及保護點 |
|
序號 |
項目 |
技術要求 |
單位 |
備注 |
|
3.1 |
系統輸入過壓切斷 |
298±5 |
VAC |
可自動恢復，恢復點290V±5V |
|
3.2 |
模塊輸入過壓保護 |
≥300 |
VAC |
|
|
3.3 |
系統輸入欠壓切斷 |
80±5 |
VAC |
可自動恢復，恢復點136V±5V |
|
3.4 |
模塊輸入欠壓保護 |
≤85 |
VAC |
|
|
3.5 |
輸入過壓告警 |
275 |
VAC |
恢復回差10V，缺省值 |
|
3.6 |
輸入欠壓告警 |
175 |
VAC |
恢復回差10V，缺省值 |
|
3.7 |
輸出過壓告警 |
-58.0V |
Vdc |
恢復回差0.5V，缺省值 |
|
3.8 |
輸出欠壓告警 |
-47.0V |
Vdc |
恢復回差0.5V，缺省值 |
|
3.9 |
輸出過壓保護 |
-58.5－-60.5 |
Vdc |
不可自動恢復 |
|
3.10 |
一次下電保護 |
-46 |
Vdc |
|
|
3.11 |
二次下電保護 |
-43.2 |
Vdc |
|
|
3.12 |
電池上電 |
自動 |
|
大于50Vdc |
|
序號 |
項目 |
標準（或測試條件） |
備注 |
|
1 |
抗電
強度 |
輸入—輸出
（能承受50Hz） |
3000Vac/30mA/1min， |
無飛弧、無擊穿（系統要求）
測試時應取下防雷單元、監控模塊以及整流模塊，在環境溫度為15—35℃相對濕度≤90%時 |
|
輸入—大地
（能承受50Hz） |
1500Vac/30mA/1min， |
|
輸出—大地 |
500Vac/30mA/1min， |
|
2 |
絕緣
電阻 |
輸入與輸出 |
≥10MΩ@500Vdc |
測試時取下防雷單元、監控模塊及整流模塊，在環境溫度為15—35℃，相對濕度為≤90%時進行 |
|
輸入與大地 |
≥10MΩ@500Vdc |
|
輸出與大地 |
≥10MΩ@500Vdc |
|
3 |
音響噪聲 |
≤55dB |
|
|
4 |
漏電流 |
單模塊<3.5mA 系統漏電流超過此值貼“大漏電流必先接地” |
|
|
5 |
輻射騷擾發射 |
CLASS A |
EN55022 |
|
傳導騷擾發射 |
CLASS A |
EN55022 |
|
電流諧波發射 |
CLASS A（整流模塊） |
IEC61000-3-2 |
|
6 |
靜電放電抗擾性 |
空氣放電8KV， |
IEC61000-4-2 |
|
接觸放電6KV， |
|
輻射電磁場抗擾性 |
LEVEL 3
|
IEC61000-4-3 |
|
電快速脈沖群抗擾性 |
LEVEL 4 |
IEC61000-4-4 |
|
浪涌抗擾性 |
LEVEL 4 判 |
IEC61000-4-5 |
|
傳導抗擾性 |
LEVEL 3
|
IEC61000-4-6 |
|
電壓暫降、短時
中斷及緩變抗擾性 |
按標準選取 |
IEC61000-4-29 |
|
電壓波動及閃爍 |
PST：＜1.00，PST＜0.65，DC＜3%，
DMX：＜4%， d（t）：＜0.2S(模塊) |
IEC61000-3-3 |
|
