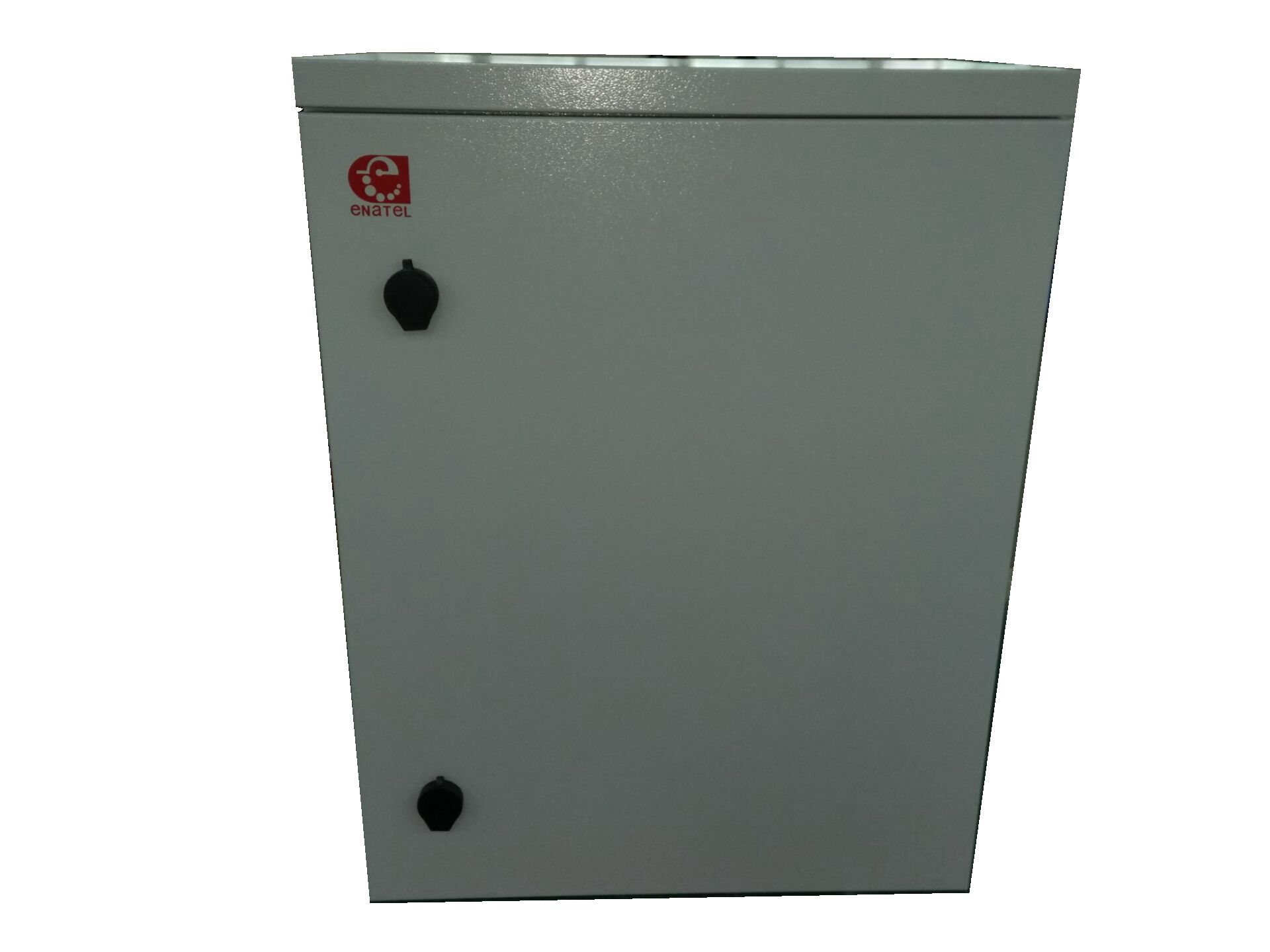

WPS30000壁掛式直流一體化電源是公司集多年開發和網上運行經驗設計的新一代高可靠、高性能的通信電源系統。系統配置支持熱插拔的整流模塊1—2個；整流模塊正常工作范圍寬至90—290Vac。系統監控模塊具有液晶顯示、蓄電池管理和電源系統監控功能，配置適當?shù)膫鞲衅骺蓪崿F(xiàn)環境監測，并提供多組備用監控量，能提供RS232、RS485通信接口，便于實現

遠程監控和無人值守。

環境參數				使用 環境條件	運輸 環境條件	貯存 環境條件	備注
項目		參數	單位
氣候條件	溫度	低溫	℃	－33	－40	－45	—40℃能滿載啟動，+55~+65℃線性降額20%
		高溫	℃	65	70	70
	濕度	低相對濕度	％	5	/	5	/
		高相對濕度	％	95	/	95
		凝露	有/無	無	/	無
	海拔高度	低海拔高度	m	0	0	0	3000~4000m時使用環境條件下的高溫降額，每升高200m降低1℃
		高海拔高度	m	4000	4000	4000
機械應力條件	振動			正弦振動： 5~9Hz：振幅3.5mm； 9~200Hz：加速度10m/s2； 3軸向，每個方向掃頻振動5次	隨機振動： 2~10Hz：30m2/s3； 10~200Hz：3m2/s3； 200~500Hz：1m2/s3； 3軸向，每個方向30min	/	僅針對插框，測試時取出整流模塊與監控模塊
	沖擊（碰撞）			加速度250m/s2； 脈寬6ms； 3軸6向各碰撞500次	加速度400m/s2； 脈寬6ms； 3軸6向各碰撞500次	/
	跌落			/	跌落高度1m；底面1次	/
冷卻方式	模塊強制風冷			前進風后出風

1、輸入特性
序 號	項 目		技術要求	單 位	備   注
1.1	輸入額定電壓		220	Vac
1.2	輸入電壓范圍		90－300	Vac
1.3	輸入電壓頻率		45－65（典型值50/60）	Hz
1.4	最大輸入電流		21	A
1.5	功率因素		≥0.99		220Vac 額定負載
2、輸出特性
序號	項 目		技術要求	單 位	備 注
2.1	輸出電壓范圍		43.2—58（典型值53.5）	Vdc
2.2	輸出最大功率		3200	W
2.3	穩壓精度		≤±0.6%
2.4	輸出紋波及噪聲		≤200	mVp-p	額定輸入電壓和負載、帶寬限制20MHz
2.5	均流不平衡度		≤±5%		50—100％負載范圍內
2.6	效率		≥92%		220Vac/額定負載
			≥83%		110Vac/額定負載
2.7	開機啟動時間		3—8	S	額定輸入電壓開機到輸出電壓建立到整定值，啟機輸出需要采用預限流功能
2.8	開關機過沖幅度		≤±5%		熱插拔任一模塊時(此時負載電流應不大于在工作模塊總輸出電流)，系統輸出電壓波動
2.9	動態響應	過沖幅度	≤±5%		25%—50%—25%或50%—75%—50%負載變化
		恢復時間	≤200	µS
2.10	溫度系數		≤±0.02	%/℃
2.11	電話衡重雜音		≤2	mV
2.12	寬頻雜音電壓		≤100	mV	3.4～150KHz
			≤30	mV	0.15～30MHz
2.13	離散雜音電壓		≤5	mV	3.4～150KHz
			≤3	mV	150～200KHz
			≤2	mV	200～500KHz
			≤1	mV	0.5～30MHz
2.14	屏內壓降		≤500mV
3、保護特性
序號	項 目		技術要求	單 位	備 注
3.1	輸入過壓保護		≥300	Vac	能自恢復，回差不小于5Vac
3.2	輸入欠壓保護		≤85	Vac	能自恢復，回差不小于5Vac
3.3	輸出過壓保護		59-62	Vdc	鎖死
3.4	輸出欠壓保護		蓄電池下電保護	Vdc	通過監控實現蓄電池下電，保護點可設置
3.5	輸出限流保護		有
3.6	輸出短路保護		有		可長期短路，能自恢復
3.7	過溫保護		環境溫度65℃下能自動恢復	℃
3.8	電池手動下電保護		無
3.9	電池極性接反保護		無

序 號	項 目			標 準	備 注
1	抗電 強度		輸入—輸出	3000Vac/30mA/1min	僅針對配電插框，測試時需取下電源模塊，監控模塊，防雷單元；可以用等效直流電壓進行測試。無飛弧、無擊穿
			輸入—大地	1500Vac/30mA/1min
			輸出—大地	500Vac/30mA/1min
2	絕緣 電阻		輸入—輸出	≥10MΩ@500Vdc	正常大氣壓、在溫度處于15—35℃，相對濕度≤90%RH的環境中，
			輸入—大地	≥10MΩ@500Vdc
			輸出—大地	≥10MΩ@500Vdc
3	接觸電流		輸入—大地	≤3.5mA	測試條件：300V/60Hz
4	接地電阻			<0.1Ω@40A/2min
5	電 磁 兼 容 性 要 求	傳導干擾（CE）		CLASSA	EN55022
		輻射干擾（RE）		CLASS A	EN55022
		靜電抗擾（ESD）		殼體正常操作時手可以接觸到的部位: 1、接觸放電±6KV；空氣放電±8KV  判據B（測試時上電）；    2、接觸放電±8KV；空氣放電±10KV  判據R（測試時不上電）； 信號接口內導體：接觸放電±2KV  判據R；  (測試時上電，對地址線和均流線不作測試)；	IEC61000-4-2
		輻射抗擾（RS）		LEVEL 3	IEC61000-4-3
		傳導抗擾（CS）		LEVEL 3	IEC61000-4-6
		快速瞬變脈沖群(EFT)		LEVEL 3	IEC61000-4-4
		浪涌(SUGER)		LEVEL 4  判據  B	IEC61000-4-5
		電壓跌落(DIP)		跌落到70％UT，持續時間100ms，在0°、45°、90°、135°、180°、225°、270°、315°各相位跌落，滿足判據B； 跌落到40％UT，持續時間20ms，在0°、45°、90°、135°、180°、225°、270°、315°各相位均滿足判據B； 跌落到0％UT，持續時間10ms，在0°、45°、90°、135°、180°、225°、270°、315°各相位均滿足判據B； 其它條件滿足判據B	IEC61000-4-11
		電流諧波		CLASS A	IEC61000-3-2
		電壓波動和閃變		Pst<1；Plt<0.65。相對穩態電壓變化dc不超過3%；最大相對電壓變化dmax不超過4%；電壓變化器件d(t)值超過3%的時間不大于200mS	IEC61000-3-3

單位	參數	容許誤差	備注
高	650mm	/
寬	500mm	/
深	300mm	/
重量	<27kg	/	不含電池
